Các thành phần điện tử Sintering Push Plate Kiln chính xác đáng tin cậy
Bếp bơm bằng tấm đẩy để nghiền các thành phần điện tử: chính xác và đáng tin cậy
1. Tổng quan ngắn gọn
Trong lĩnh vực sản xuất điện tử hiện đại, lò bơm đĩa đã nổi lên như một công cụ không thể thiếu cho việc ngâm các thành phần điện tử. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.

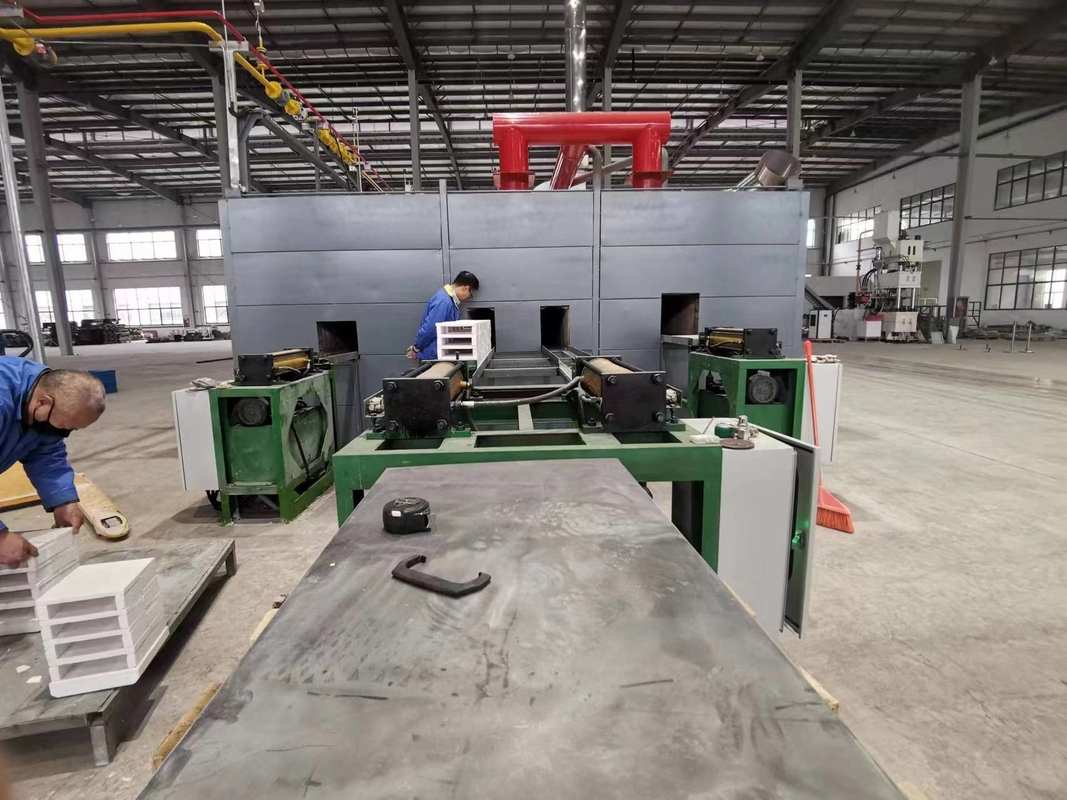

lò bơm đĩa đẩy, còn được gọi là lò bơm loại đẩy, hoạt động theo nguyên tắc dòng chảy liên tục. Nó bao gồm một số thành phần chính. Khu vực tải là nơi các thành phần điện tử,thường ở dạng chip nhỏ, tụy, điện trở hoặc nền gốm với các vật liệu lắng đọng, được đặt trên các tấm đẩy được thiết kế đặc biệt.Những tấm đẩy sau đó được đẩy dần qua lò bằng một cơ chế đẩy cơ học.
Không khí bên trong lò cũng là một yếu tố quan trọng. Tùy thuộc vào bản chất của các thành phần điện tử và quá trình ngưng tụ, lò có thể được lấp đầy với các loại khí khác nhau. Ví dụ:trong một số trường hợp, một khí trơ như nitơ hoặc argon được sử dụng để ngăn ngừa oxy hóa các thành phần trong quá trình ngưng tụ.một khí giảm như hydro có thể được đưa vào để tạo điều kiện cho một số phản ứng hóa học có lợi cho quá trình ngâm.
Thiết kế và hoạt động của lò bơm tấm đẩy được tự động hóa cao.và lưu lượng khí trong thời gian thựcTự động hóa này không chỉ đảm bảo kết quả sintering nhất quán và đáng tin cậy mà còn làm tăng đáng kể hiệu quả sản xuất, làm cho nó phù hợp với sản xuất điện tử quy mô lớn.
2. Đặc điểm
2.1 Kiểm soát nhiệt độ chính xác
Một trong những tính năng nổi bật nhất của lò bơm đĩa đẩy để nghiền thành phần điện tử là khả năng cung cấp điều khiển nhiệt độ cực kỳ chính xác.Hệ thống sưởi ấm đa khu vực cho phép tạo ra các hồ sơ nhiệt độ phức tạp. Độ chính xác nhiệt độ trong ± 1 ° C có thể đạt được trong nhiều lò bơm tấm đẩy hiện đại.Độ chính xác này rất quan trọng vì ngay cả sự thay đổi nhiệt độ nhỏ cũng có thể có tác động đáng kể đến chất lượng và hiệu suất của các thành phần điện tửVí dụ, trong quá trình nghiền nồng độ gốm, nhiệt độ không chính xác trong quá trình nghiền nồng độ có thể dẫn đến các giá trị điện dung không nhất quán,không thể chấp nhận trong các mạch điện tử hiệu suất cao.
2.2 Môi trường sưởi ấm ổn định
Thiết kế của lò sưởi bằng tấm đẩy đảm bảo môi trường sưởi ấm ổn định. Các vật liệu cách nhiệt được sử dụng trong các bức tường lò là chất lượng cao, giảm thiểu sự mất nhiệt cho môi trường xung quanh.Điều này không chỉ giúp duy trì nhiệt độ ổn định bên trong lò nhưng cũng góp phần hiệu quả năng lượngPhân phối nhiệt đồng đều trong buồng lò, đạt được thông qua sự sắp xếp cẩn thận của các yếu tố sưởi ấm,đảm bảo rằng tất cả các thành phần điện tử trên các tấm đẩy đều phải chịu các điều kiện nhiệt độ giống nhau trong quá trình ngâmĐiều này rất cần thiết để sản xuất các thành phần có tính chất nhất quán, đó là một yêu cầu quan trọng trong ngành công nghiệp điện tử.
2.3 Đẩy mượt - Di chuyển tấm
Cơ chế đẩy cơ học của lò bơm tấm đẩy được thiết kế để cung cấp chuyển động trơn tru và nhất quán của các tấm đẩy.Điều này rất quan trọng bởi vì dừng đột ngột hoặc chuyển động rung có thể gây ra sự không phù hợp của các thành phần điện tử trên tấm hoặc thậm chí làm hỏng các thành phần tinh tếDi chuyển trơn tru đảm bảo rằng các thành phần tiến qua vùng sưởi ấm với tốc độ ổn định, theo hồ sơ nhiệt độ - thời gian được xác định trước chính xác.chuyển động của đĩa đẩy có thể được điều chỉnh để phù hợp với các quy trình sintering khác nhauVí dụ, đối với các thành phần đòi hỏi thời gian ở lại lâu hơn ở nhiệt độ nhất định, tốc độ đẩy có thể được làm chậm lại.
2.4 Không khí có thể tùy chỉnh
Như đã đề cập trước đây, lò bếp đĩa đẩy có thể được trang bị các hệ thống để kiểm soát khí quyển bên trong lò.Các nhà sản xuất có thể chọn từ nhiều loại khí hoặc hỗn hợp khí tùy thuộc vào các yêu cầu cụ thể của các thành phần điện tử đang được ngâmVí dụ, trong việc ngâm một số thành phần điện tử dựa trên kim loại, một bầu không khí giảm cần thiết để ngăn ngừa oxy hóa và thúc đẩy các phản ứng hóa học mong muốn.Khả năng kiểm soát chính xác tốc độ lưu lượng khí và thành phần làm tăng thêm tính linh hoạt của lò, cho phép tối ưu hóa quá trình ngâm cho các loại thành phần điện tử khác nhau.
2.5 Công suất sản xuất cao
Hoạt động dòng chảy liên tục của lò bơm đĩa đẩy làm cho nó rất phù hợp với sản xuất khối lượng lớn.và như một lô các thành phần di chuyển qua lò, một lô khác có thể được tải tại khu vực tải. Điều này dẫn đến một thông lượng cao, rất cần thiết để đáp ứng nhu cầu quy mô lớn của ngành công nghiệp điện tử.hoạt động tự động của lò làm giảm nhu cầu can thiệp bằng tay, tiếp tục tăng hiệu quả sản xuất và giảm nguy cơ lỗi do lỗi con người trong các thành phần ngâm.
3Ứng dụng
3.1 Sintering của Ceramic Capacitors
Các tụ điện gốm được sử dụng rộng rãi trong các mạch điện tử vì khả năng lưu trữ và giải phóng năng lượng điện.Chất tụ gốm thường được làm từ hỗn hợp các bột gốm và các chất phụ gia khácTrong quá trình nghiền, các hạt gốm liên kết với nhau, tạo thành một cấu trúc dày đặc và đồng nhất.
Việc kiểm soát nhiệt độ chính xác của lò đĩa đẩy là điều cần thiết để đạt được các tính chất điện đệm mong muốn của các tụ điện gốm.vvBằng cách kiểm soát cẩn thận hồ sơ nhiệt độ trong lò,Các nhà sản xuất có thể đảm bảo rằng các tụy gốm ngưng tụ đáp ứng các yêu cầu nàyVí dụ, nhiệt độ ngâm cho X7R nén gốm thường nằm trong phạm vi 1200 - 1300 °C.Hệ thống sưởi ấm nhiều vùng của lò bếp đẩy cho phép một đường tăng nhiệt chậm và được kiểm soát - lên đến nhiệt độ này, sau đó là thời gian ở lại ở nhiệt độ đỉnh để đảm bảo ngâm hoàn toàn.Môi trường sưởi ấm ổn định và chuyển động đĩa đẩy trơn tru ngăn chặn bất kỳ vết nứt hoặc biến dạng của tụ điện trong quá trình ngâm, dẫn đến các sản phẩm chất lượng cao với các giá trị dung lượng nhất quán.
3.2 Chất xăng của kháng cự
Kháng vật là một thành phần điện tử cơ bản khác, và lò bơm đĩa đẩy đóng một vai trò quan trọng trong việc sản xuất chúng. Kháng vật có thể được làm từ các vật liệu khác nhau, chẳng hạn như phim kim loại,carbon - phimTrong trường hợp của các điện trở phim dày, được sử dụng rộng rãi trong vi mạch lai,quá trình ngâm trong lò bơm tấm đẩy được sử dụng để chữa và làm dày đặc vật liệu kháng cự.
Vật liệu kháng điện, thường là một hỗn hợp các hạt dẫn điện, chất kết nối thủy tinh và các chất phụ gia khác, được in màn hình trên nền gốm.lò đĩa đẩy sau đó được sử dụng để làm nóng nền với vật liệu kháng thể inHồ sơ nhiệt độ trong lò được thiết kế cẩn thận để trước tiên bốc hơi bất kỳ dung môi nào trong bột kháng cự và sau đó ngưng tụ các vật liệu còn lại.Kiểm soát nhiệt độ chính xác đảm bảo rằng các hạt dẫn điện tạo thành một đường dẫn ổn định và đồng đều trong điện trởKhông khí tùy chỉnh trong lò cũng có thể được sử dụng để ngăn ngừa oxy hóa của các hạt dẫn điện dựa trên kim loại trong quá trình sintering.Điều này dẫn đến kháng cự với giá trị kháng cự chính xác và dung nạp thấp, rất cần thiết cho các mạch điện tử chính xác cao.
3.3 Chế độ ngưng tụ của các inductor
Các chất dẫn điện được sử dụng trong các mạch điện tử để lưu trữ năng lượng trong một trường từ.lò bơm đĩa đẩy được sử dụng để ngâm. Các chất dẫn điện ferrite được tạo ra bằng cách ép bột ferrite vào hình dạng mong muốn và sau đó ngâm chúng để tăng mật độ và tính từ tính của chúng.
Quá trình ngâm trong lò đĩa đẩy được kiểm soát cẩn thận để tối ưu hóa khả năng thấm từ và từ hóa bão hòa của vật liệu ferrite.Hình ảnh nhiệt độ trong lò được thiết kế để thúc đẩy sự phát triển của hạt từ tính trong cấu trúc ferriteHệ thống sưởi ấm đa vùng cho phép một chu kỳ sưởi ấm và làm mát được kiểm soát, điều này rất quan trọng để đạt được các đặc tính từ tính mong muốn.nhiệt độ được tăng dần lên mức đỉnh, thường khoảng 1000 - 1300 ° C tùy thuộc vào loại vật liệu ferrite.nhiệt độ được kiểm soát cẩn thận để ngăn ngừa sự hình thành các pha không mong muốn hoặc căng thẳng trong cấu trúc ferriteMôi trường sưởi ấm ổn định và chuyển động đĩa đẩy trơn tru đảm bảo rằng các cảm ứng được ngâm đồng đều, dẫn đến các giá trị cảm ứng nhất quán và hiệu suất chất lượng cao.
3.4 Sintering của các chất nền mạch tích hợp
Các chất nền mạch tích hợp (IC) là các nền tảng được gắn các chip IC. Các chất nền này thường được làm từ vật liệu gốm, chẳng hạn như nhôm hoặc nitrure nhôm.Các lò bơm đĩa đẩy được sử dụng để ngâm các nền gốm để đạt được các tính chất cơ học và điện cần thiết.
Trong quá trình ngâm, bột gốm đầu tiên được hình thành thành hình dạng mong muốn, thường thông qua các quy trình như ép hoặc đúc phun.Lò bếp đĩa đẩy sau đó được sử dụng để sưởi ấm nền xanh (không ngâm)Kiểm soát nhiệt độ chính xác là rất quan trọng để đảm bảo rằng nền gốm có mật độ đồng đều và bề mặt mịn.Một bề mặt mịn là điều cần thiết cho việc gắn kết đúng các chip IC với nềnKhông khí tùy chỉnh trong lò có thể được sử dụng để ngăn ngừa oxy hóa vật liệu gốm và kiểm soát thành phần hóa học của bề mặt.Năng lực sản xuất cao của lò bơm đĩa đẩy cho phép sản xuất hàng loạt các chất nền IC, đáp ứng nhu cầu quy mô lớn của ngành công nghiệp bán dẫn.
3.5 Chất liệu đóng gói điện tử
Các vật liệu đóng gói điện tử, chẳng hạn như bao bì gốm hoặc hợp chất kim loại - gốm, cũng được sinter bằng cách sử dụng lò đĩa đẩy.cung cấp hỗ trợ cơ học và cách điện.
Trong trường hợp bao bì gốm, quá trình ngâm trong lò đĩa đẩy được sử dụng để làm dày đặc vật liệu gốm và cải thiện độ bền cơ học của nó.Hình ảnh nhiệt độ được thiết kế cẩn thận để đảm bảo rằng bao bì có kích thước và độ khoan dung phù hợp sau khi ngâmĐối với kim loại - kim loại tổng hợp, quá trình ngâm trong lò được sử dụng để liên kết các giai đoạn kim loại và kim loại với nhau.Các khí quyển tùy chỉnh có thể được sử dụng để kiểm soát các phản ứng giao diện giữa kim loại và gốm, dẫn đến một liên kết mạnh mẽ và đáng tin cậy. Khả năng sản xuất cao của lò nén tấm đẩy cho phép sản xuất hiệu quả số lượng lớn vật liệu đóng gói điện tử,cần thiết cho sản xuất khối lượng lớn các thiết bị điện tử.
4. Câu hỏi thường gặp
4.1 Phạm vi nhiệt độ điển hình cho sintering các thành phần điện tử trong lò bơm đĩa đẩy là gì?
Phạm vi nhiệt độ khác nhau tùy thuộc vào loại thành phần điện tử và các vật liệu được sử dụng.nhiệt độ ngâm có thể dao động từ 1000 - 1300 °CĐối với một số thành phần hoặc vật liệu dựa trên kim loại có điểm nóng chảy thấp hơn, nhiệt độ ngâm có thể nằm trong phạm vi 500 - 900 °C.
4.2 Môi trường trong lò bơm đĩa ảnh hưởng như thế nào đến quá trình nghiền?
Không khí trong lò có thể có tác động đáng kể đến quá trình ngưng tụ. Các khí trơ như nitơ hoặc argon được sử dụng để ngăn ngừa oxy hóa các thành phần.Các khí làm giảm như hydro có thể được sử dụng để thúc đẩy một số phản ứng hóa họcKhông khí sai có thể dẫn đến oxy hóa, ô nhiễm hoặc phản ứng hóa học không chính xác,có thể làm suy giảm chất lượng của các thành phần ngâm.
4.3 Liệu lò bơm tấm đẩy có thể được sử dụng để đồng thời ngâm các loại thành phần điện tử khác nhau không?
Trong một số trường hợp, có thể ngâm cùng một lúc các loại linh kiện điện tử khác nhau trong lò bơm đĩa đẩy,miễn là hồ sơ nhiệt độ ngâm và yêu cầu khí quyển của chúng tương tự nhauTuy nhiên, nếu các yêu cầu khác nhau đáng kể, nó không được khuyến khích vì nó có thể dẫn đến kết quả sintering kém tối ưu cho một hoặc nhiều loại thành phần.
4.4 Cửa lò bơm đĩa cần bảo trì thường xuyên như thế nào?
Tần suất bảo trì của lò bếp đĩa đẩy phụ thuộc vào cách sử dụng của nó.kiểm tra cách nhiệt để mất nhiệt, và đảm bảo hoạt động đúng đắn của cơ chế đẩy, nên được thực hiện ít nhất một lần một tháng.thường mỗi 3 - 6 tháng, để đảm bảo đọc nhiệt độ chính xác.
4.5 Những yếu tố chính có thể ảnh hưởng đến chất lượng của các thành phần điện tử nhựa trong lò bơm đĩa đẩy là gì?
Các yếu tố chính bao gồm độ chính xác nhiệt độ, sự đồng nhất nhiệt độ trong lò, sự ổn định của chuyển động đĩa đẩy, thành phần và tốc độ dòng chảy của khí quyển bên trong lò,và chất lượng của nguyên liệu ban đầuBất kỳ sai lệch nào trong các yếu tố này có thể dẫn đến các khiếm khuyết trong các thành phần sintered, chẳng hạn như tính chất không nhất quán, nứt hoặc thành phần hóa học không chính xác.
