Kiểm soát tự động lò tiếp tục tiết kiệm năng lượng sưởi ấm điện

Cửa lò dây đai lưới / lò liên tục / sưởi điện / cấu trúc khung kim loại / điều khiển tự động / tiết kiệm năng lượng / 900 °C

Tổng quan ngắn gọn

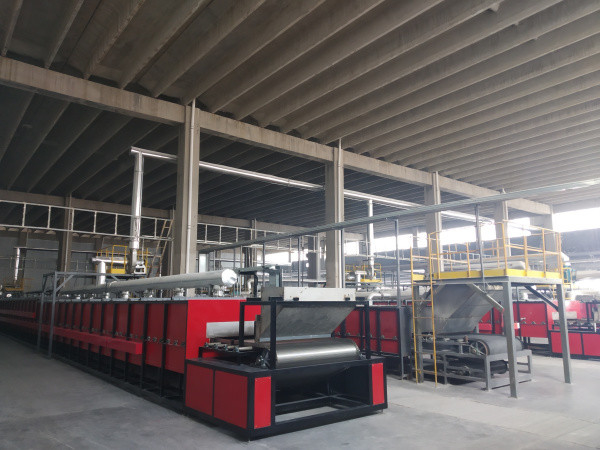

Lò nướng dây đai lưới là một lò liên tục, với một dây đai lưới kim loại là chế độ truyền tải.nó có thể được chia thành hai loạiNó có thể được đốt bằng ngọn lửa mở hoặc ngọn lửa.

Một loạt các cuộn thép không gỉ được sắp xếp dọc theo chiều dài của lò, hỗ trợ dây đai lưới kim loại, được điều khiển bởi động cơ điều chỉnh tốc độ;sản phẩm có thể được đặt trực tiếp trên dây đai lưới để sấy khô hoặc nướng. Vành đai lưới được làm bằng thép không gỉ của các vật liệu khác nhau theo nhiệt độ.nhiệt độ sử dụng chung của lò dây đai lưới là dưới 900°C.

Hệ thống điều khiển nhiệt độ của lò dây đai lưới bao gồm một bộ điều chỉnh PID thông minh hiển thị kỹ thuật số và một thyristor, tạo thành một hệ thống điều khiển vòng kín,có thể nhận ra điều khiển nhiệt độ tự động và chính xác. Các yếu tố sưởi ấm áp dụng FEC tấm sưởi ceramic hoặc thanh sưởi ceramic, và hệ thống điều khiển nhiệt độ áp dụng một điều khiển nhiệt độ chương trình thông minh nhiều giai đoạn nhập khẩu từ Nhật Bản.Giao diện truyền thông dữ liệu có thể được cấu hình theo yêu cầu, điều chỉnh tốc độ không có bước tần số biến, dây chuyền truyền lưới thép chống nhiệt và khái niệm thiết kế bánh xe căng góc bọc lớn để đảm bảo vận chuyển sản phẩm trơn tru.

Là một thiết bị nhiệt cho sản xuất liên tục, hệ thống làm việc của lò nướng dây đai lưới thay đổi rất nhiều tùy thuộc vào loại nhiên liệu, cấu trúc lò, sản phẩm rang, hình thức rang, v.v.Chất lượng ổn định và đáng tin cậy, nhiệt độ lò đồng nhất, và tiết kiệm năng lượng đã được khách hàng công nhận.

Cấu trúc

Toàn bộ thiết bị lò dây đai lưới bao gồm ba phần: thân lò, hệ thống truyền dây đai lưới và hệ thống điều khiển nhiệt độ.

1Cơ thể lò bao gồm phần cho ăn, phần đốt trước, phần ngâm, phần làm mát chậm, phần làm mát bằng nước và phần xả.

2. Hệ thống truyền dây đai lưới bao gồm dây đai lưới chống nhiệt độ cao, thiết bị truyền tải, vv. Tốc độ chạy của lò lò dây đai lưới được điều chỉnh bởi bộ chuyển đổi tần số,và một thiết bị đo tốc độ dây đai lưới hiển thị kỹ thuật số được cấu hình; tốc độ dây đai lưới có thể được đọc trực tiếp.

3Hệ thống điều khiển nhiệt độ bao gồm các cặp nhiệt.

Hệ thống làm việc

Là một thiết bị đặc biệt cho nướng chất chứa xúc tác, hệ thống làm việc của lò chủ yếu bao gồm nền móng lò, cấu trúc chính lò, hệ thống truyền dây chuyền lưới, hệ thống sưởi điện,Hệ thống lưu thông không khí nóng, hệ thống loại bỏ khí thải, hệ thống làm mát, hệ thống điều khiển tự động, vv

1. lò nắp dây đai lưới áp dụng cấu trúc khung kim loại, và các yêu cầu về nền tảng không cao, chủ yếu là khả năng mang đất và yêu cầu độ cao.Yêu cầu sức chịu đất đạt 8 tấn/m2, và trang web là phẳng. nền tảng là bê tông dày 300mm, và thân lò được đặt trên bề mặt đáy bê tông.

2Các khung kim loại áp dụng các đơn vị cấu trúc độc lập, được hàn bằng ống hình chữ nhật.Chiều dài của mỗi cấu trúc đơn vị là 2m, khung đầu lò là 1,5m, và khung đuôi lò được kết nối bằng bu lông. Có các bu lông điều chỉnh ở phía dưới để điều chỉnh chiều cao tổng thể của khung.

3Hệ thống truyền của lò dây đai lưới bao gồm dây đai lưới, cuộn, cuộn, căng, cơ chế điều chỉnh lệch và cơ chế điện.Độ kính cuộn dây lưới và đường kính trục dây nên được lựa chọn hợp lý để đảm bảo rằng sức mạnh tổng thể của dây lưới và kích thước khoảng trống đáp ứng các yêu cầu thiết kế.

4. lò nắp dây đai lưới áp dụng sưởi ấm điện. Các yếu tố sưởi ấm điện được cuộn bằng dây kháng niken 80 crôm 20.nó có thể được thay thế trong trạng thái nóng mà không cần dừng lòĐồng thời, để ngăn chặn các vật liệu bị vỡ rơi qua lỗ đai lưới rơi trực tiếp vào các yếu tố sưởi ấm kháng,các biện pháp bảo vệ cần thiết được thực hiện trên phần tử sưởi ấm kháng cự.

5Sự đốt cháy của chất chứa xúc tác sẽ tạo ra một lượng khí thải nhất định.Hai nhánh khí thải khí thải được lắp đặt trên đầu lò của lò dây đai lưới để xả khí thải trong thời gian.

6. lò nắp dây đai lưới áp dụng làm mát thông gió cưỡng chế để giảm nhiệt độ trong lò. làm mát thông gió cưỡng chế cũng làm ngắn chiều dài của phần làm mát lò.

7Ngoài điều khiển chuyển đổi tần số ổ dây đai lưới, dây đai lưới tự động căng và cơ chế điều chỉnh độ lệch tự động được đề cập ở trên,lò dây đai lưới cũng nhận ra tự động kiểm soát nhiệt độ và tất cả các áp suất quạt.

Ứng dụng

Cửa lò dây đai lưới chủ yếu phù hợp với gốm đặc biệt, gốm cấu trúc, gốm điện tử, gốm chức năng, vật liệu từ tính, bột điện tử, thiết bị điện tử,gốm mủ mật ong và các lĩnh vực khác;
